光芯片自動上下料測試係統

17.c18起草视频科技發布日期:2024-06-25


傳統的上下料過程通常需要依靠人工操作,不僅速度較慢,而且存在著一定的人為失誤風險。17.c18起草视频自動上下料係統可以有效解決這些問題,提高上下料過程的效率、精度和安全性,是半導體行業實現自動化生產的重要手段。


產品描述

光芯片自動上下料測試係統采用藍膜/Gel-Pak等自動上下料技術,搭配高精度光纖自動耦合與位移平台和高效的視覺定位算法,實現芯片全自動OO/OE/EE/RF測試,大大提高測試效率及精度,廣泛應用於矽光、薄膜铌酸鋰、InP/GaAs等光芯片領域。


高精度

01重複定位精度優於0.2μm

02紮針定位精度優於3μm

高效性

01利用視覺輔助提高測試速度

02支持上料後自動對光、加電測試後自動下料

靈活性

01支持藍膜/Gel-Pak上料及下料

02藍膜環12英寸向下兼容,Gel-Pak 6英寸向下兼容

03可定製芯片分選、缺陷檢測功能

04可定製測試算法、儀表選型等

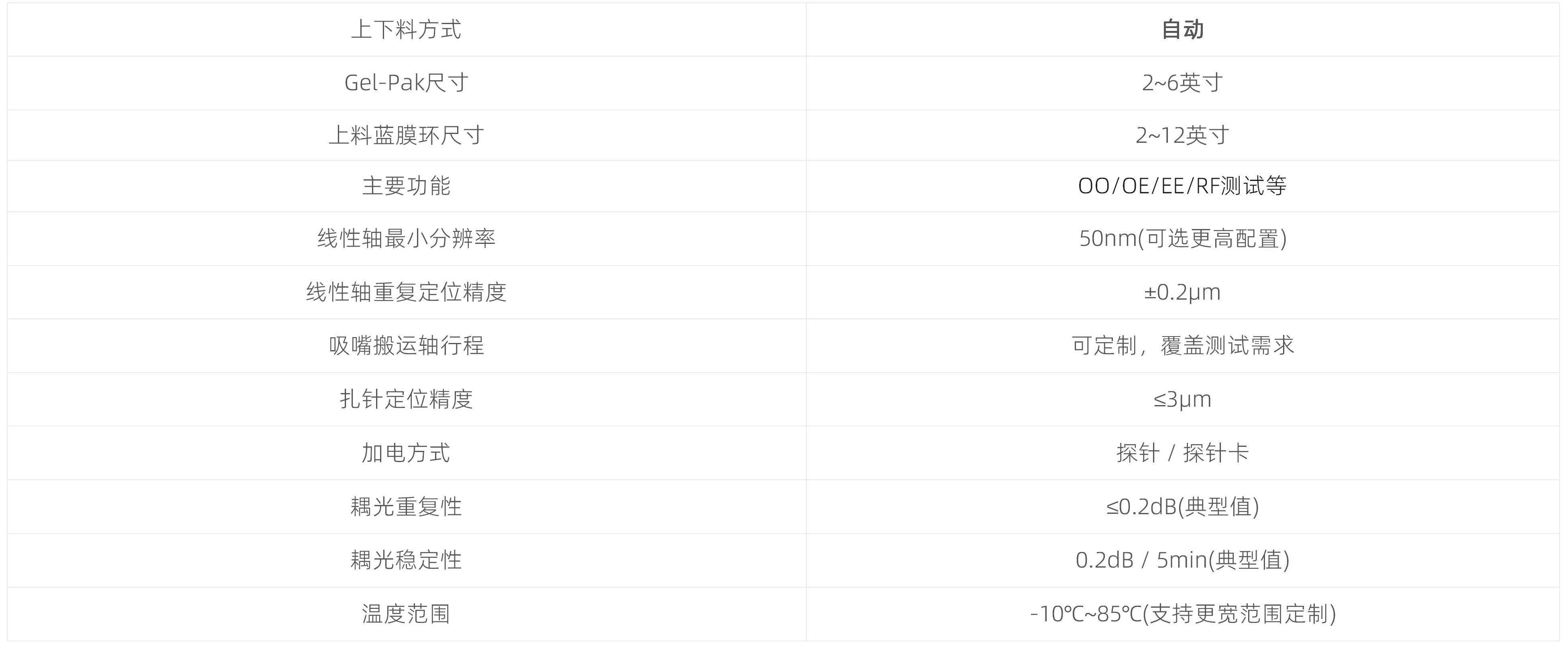

產品參數
